Infelizmente nem sempre podemos embutir os fios aparentes. Uma solução econômica e simples para esse problema , é a utilização de eletrodutos de aço galvanizado.

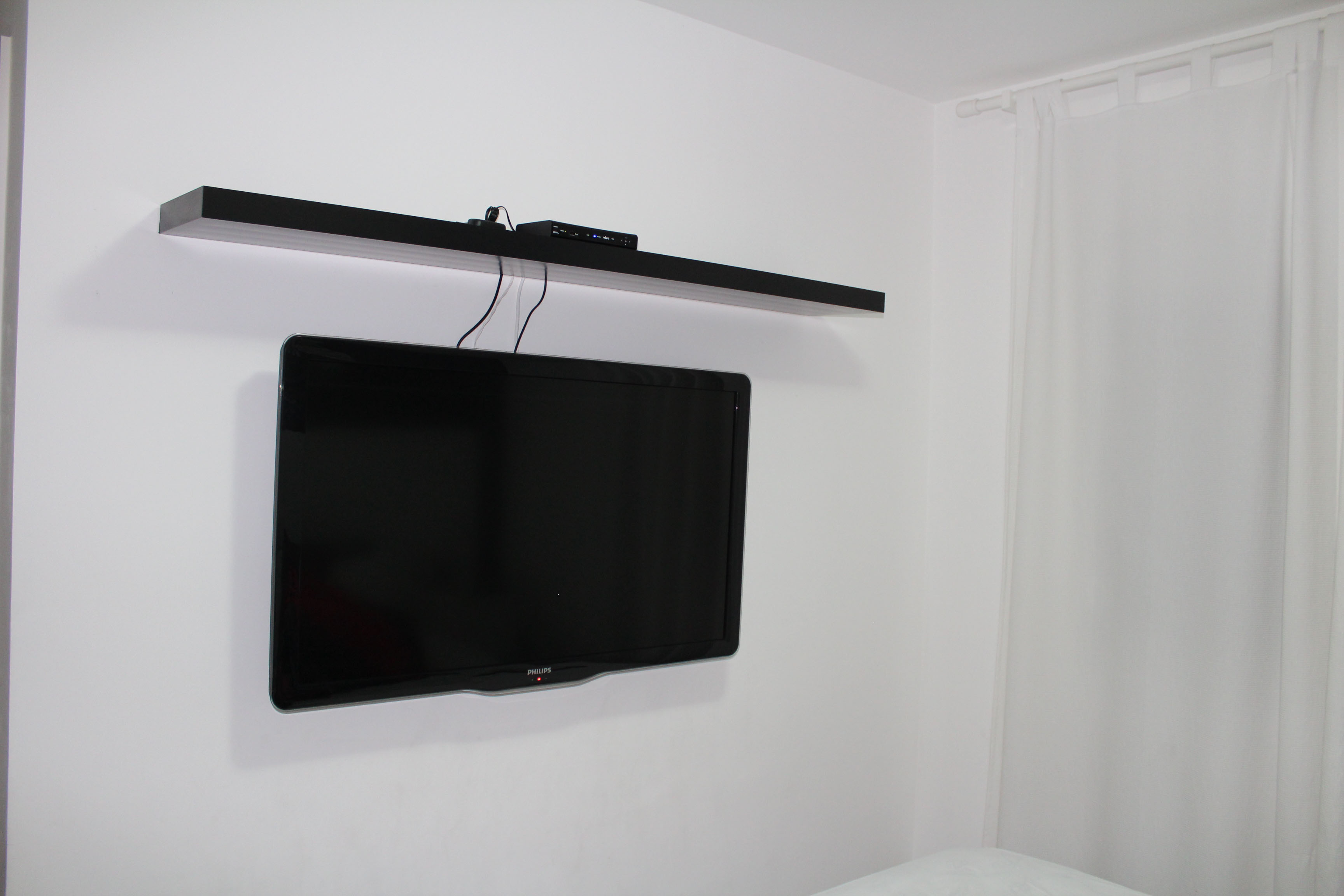

No nosso quarto as únicas soluções para a Tv e para o aparelho da Tv a cabo, seria a fixação na parede e a instalação de uma prateleira acima da Tv para o aparelho, como podem ver na foto abaixo.

eletroduto-antes

Entendido tudo isso, vamos ao projeto, materiais e execução.

Projeto e Materiais

O primeiro desafio seria: encontrar o menor diâmetro de eletroduto que coubesse: 1 fio paralelo de energia, 1 cabo HDMI e o cabo coaxial da Tv a cabo.

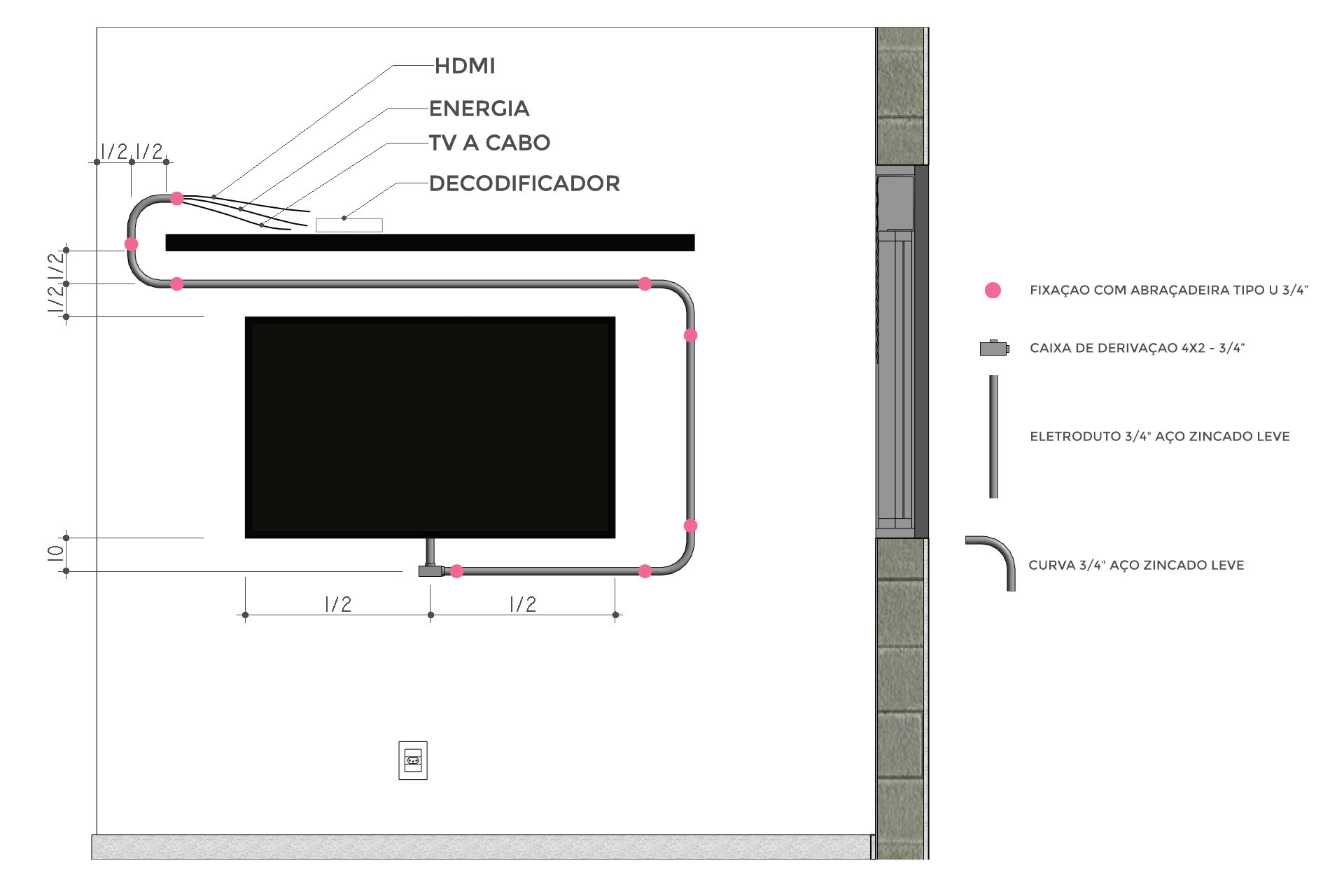

O próximo desafio seria escolher o caminho que o eletroduto iria percorrer, e fazer um projeto para saber qual o comprimento total do eletroduto, a quantidade de curvas, caixas de derivação e abraçadeiras para a fixação de todo o sistema. Por sorte, o ponto da Tv a cabo e de energia também estavam atrás da Tv, assim, teríamos apenas um começo e um fim para esse caminho.

eletroduto-projeto

Em todos os projetos que estamos envolvidos, sempre pensamos na economia de materiais. Para esse não foi diferente. O eletroduto é vendido em barras de 3 metros, por isso, o caminho não poderia ser maior do que essa medida, para não sobrar muito material.

Como mostra na legenda ao lado do projeto, utilizamos:

  • 1 barra de eletroduto 3/4″ de aço galvanizado;
  • 1 caixa de derivação;
  • 4 curvas 90º 3/4″ de aço galvanizado;
  • 8 abraçadeiras tipo U 3/4″

Obs.: Por uma questão estética, preferimos utilizar a caixa de derivação embaixo da Tv, a outra curva.

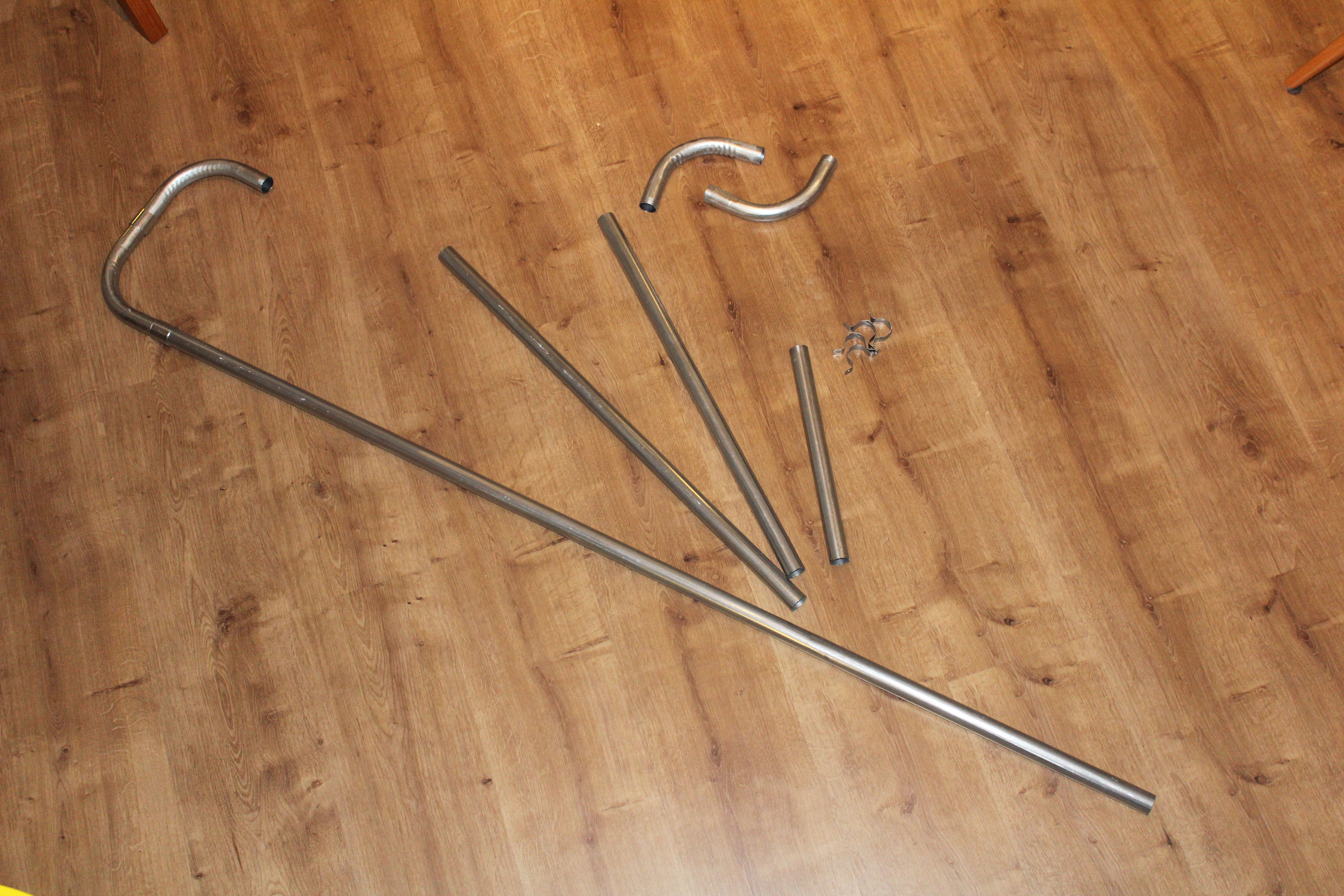

eletroduto-materiais



Como nós mesmos fizemos essa instalação e não tínhamos como trazer 3 metros de eletroduto no carro, fizemos esse projeto em 2 etapas:

  1. Primeiro compramos as curvas, e as posicionamos no lugar correto, fixando na parede com fita crepe, para garantir o alinhamento e posicionamento conforme o projeto.
  2. Depois medimos as distâncias entre elas para saber qual o tamanho exato de cada trecho do eletroduto, podendo assim cortá-lo diretamente na loja de material de construção.



Execução

Com todo o material em mãos, chegou a hora da instalação. Nesse momento uma dica importante é fixar todas as partes com fita crepe, para marcar todos os furos das abraçadeiras.

Depois de feito todos os furos, precisamos passar todos os fios e cabos pelo eletroduto. Outra dica muito importante nessa etapa, é testar todos os cabos, você ficará muito irritado, depois que tudo estiver instalado e fixado, e descobrir que o cabo HDMI não funciona, rs, experiência própria.

Comece pelo maior cabo, nesse caso o HDMI, a cada peça que passar o cabo, venha com os outros dois. Depois que passou os 3 cabos pela peça, prenda a na parede, repita esse procedimento até o fim. O plug da tomada, para ligar o aparelho da Tv a cabo, foi feito por último.

O resultado é fantástico, uma solução simples que resolve a maioria dos problemas com fios aparentes.

Esperamos que gostem, assim como nós adoramos!!!

eletroduto-depois
